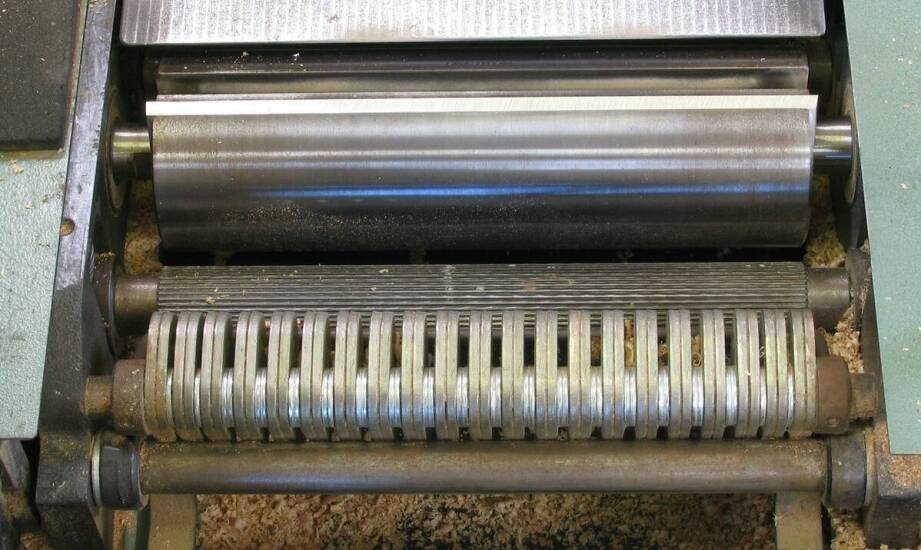

Jak tolerancje frezowania CNC wpływają na pracę rolek i mechanizmów posuwu

Rolka posuwu w maszynie do obróbki drewna powinna zapewniać płynny ruch deski z prędkością 10–20 m/min. Odchylenie jej średnicy o zaledwie 0,05 mm powoduje nierównomierny docisk i drgania, co szybko prowadzi do hałasu i przyspieszonego zużycia łożysk. Taki pozornie drobny błąd wymiarowy może zablokować całą linię produkcyjną, wymuszając natychmiastową wymianę wadliwego komponentu.

Tolerancje wymiarowe i geometryczne – fundament stabilnej pracy

W rolkach szlifierskich i mechanizmach posuwu to właśnie precyzyjne odchyłki średnic decydują o pasowaniu z wałkiem lub prowadnicą. Stosowanie klas pasowań takich jak H7/g6 zapewnia luz lub napięcie poniżej 0,01 mm, co gwarantuje stabilny ruch bez zacięć.

Równie ważne są tolerancje geometryczne. Współosiowość cylindrów rolki na poziomie 0,02 mm zapobiega drganiom osiowym podczas posuwu, utrzymując obrabiany detal w jednej linii z frezem. Prostopadłość powierzchni kontaktowych do osi obrotu, z tolerancją 0,015 mm, eliminuje siły boczne powodujące odchylenia toru. Z kolei bicie promieniowe poniżej 0,01 mm redukuje hałas i wibracje, co jest kluczowe w maszynach stolarskich pracujących w trybie ciągłym.

Ostateczny wpływ na tarcie ma chropowatość powierzchni. Standardowe frezowanie CNC pozwala uzyskać Ra na poziomie 0,8–3,8 μm. Jednak w przypadku rolek wymagane Ra poniżej 1,2 μm zmniejsza zużycie łożysk nawet o 30–50% i poprawia poślizg drewna. Wyższa chropowatość zwiększa tarcie i może wymusić dodatkową, kosztowną obróbkę wykańczającą, na przykład przez szlifowanie.

Dostosowanie obróbki do materiału i rysunku technicznego

Materiał, z którego wykonany jest detal, bezpośrednio wpływa na parametry frezowania. Dla aluminium stosuje się wysokie obroty rzędu 15 000–20 000 obr./min i szybki posuw 1000–3000 mm/min, co zapewnia wysoką wydajność bez ryzyka przegrzania. Z kolei stal nierdzewna wymaga większej ostrożności: niższe obroty (2000–4000 obr./min) i wolniejszy posuw (300–800 mm/min), często z wstępnym toczeniem, aby uniknąć utwardzenia powierzchni. Tworzywa sztuczne frezuje się przy dużych obrotach i średnich posuwach, używając narzędzi o małym kącie natarcia dla uzyskania gładkiej powierzchni bez topienia krawędzi.

Kluczowa staje się powtarzalność produkcji, zwłaszcza przy seriach komponentów. Nowoczesne technologie, takie jak precyzyjne frezowanie pomorskie, pozwalają na utrzymanie powtarzalności na poziomie ±0,005 mm. Dzięki temu zakłady takie jak SPOROL mogą dostarczać serie mechanizmów posuwu DSIM i rolek szlifierskich dla przemysłu drzewnego, zachowując stałe tolerancje w klasach IT7–IT9.

Przed zleceniem obróbki należy dokładnie przeanalizować rysunek techniczny. Trzeba w nim doprecyzować tolerancje wymiarowe według normy ISO 2768 (np. ±0,02 mm dla średnic powyżej 30 mm), wskazać bazy pomiarowe dla współosiowości oraz określić powierzchnie krytyczne, takie jak bieżnie rolek docisku. Pominięcie tych danych często prowadzi do kosztownych odrzutów produkcyjnych.

Poprawne wykonanie elementu do maszyny stolarskiej zaczyna się od analizy jego funkcji pod obciążeniem. Dobór tolerancji dopasowany do rodzaju pasowania i przewidywanych obciążeń zapewnia długą i bezawaryjną żywotność rolek oraz mechanizmów posuwu.
